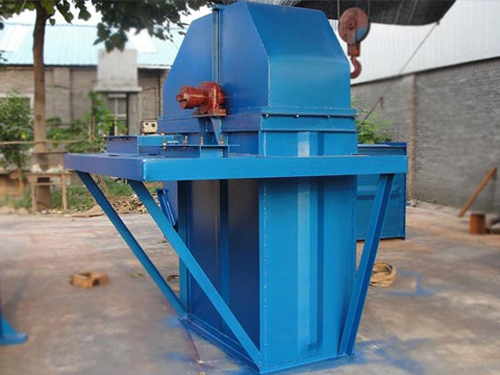

NE型斗式提升机

NE型斗式提升机为板链式、重力诱导卸料的提升设备，适用于垂直输送粉状、颗粒状、小块状磨琢性或无磨琢性物料，如生料、水泥、煤、石灰石、干粘土、熟料等。

NE型斗式提升机共有11种型号：NE15、NE30、NE50、NE150、NE200、NE300、NE400、NE500、NE600、NE800。

NE型斗式提升机工作原理

NE型斗式提升机系流入式喂料，物料流入料斗内靠板链提升到，在物料重力作用下自行卸料。NE型斗式提升机规格多(NE15~NE800共11种)提升量广，能耗较低，可逐步代替其他类型提升机。NE型斗式提升机采用全封式机壳链速低，几乎无回料现象，因此无功功率损耗少，噪声低，寿命长。

NE型斗式提升机主要结构：

NE型斗式提升机由运行部件、驱动装置、上部装置、中部机壳、下部装置组成。

运行部件---由料斗和板式链条组成，NE30以及下采用单排链，NE50--NE800采用双排链。

驱动装置---采用多种驱动组合驱动，（依用户实际需要而定），驱动平台上装有检修架和栏杆。驱动制装置分左和右装两种。

上部装置---安装有轨道（双排链）、逆止器、卸料口装有防回料橡胶板。

中间节---部分中间节装有轨道（双链），以防止链条工作中摆动。

下部装置---安装有自动张紧装置。

NE型斗式提升机主要部件特点：

1.上部装置：安装有轨道（双排道），防止链条摆动，逆止器，防止料斗回转，物料阻满下部机壳，卸料口装有橡胶板防止回料。

2.中间节：部分中间节装有轨道（双排节），以防止链条工作中摆动，部分中间节装有检修门以便维修。

3.下部装置：安装有张紧装置，NE15~NE50采用弹簧张紧，NE100~NE800采用重锤箱张紧。

4.上下链轮采用ZG310-570。整体调质，HB229-269齿面淬火HRC40~48。

5.板链：链板采用45#HRC36~42

NE系列板链斗式提升机主要特点：

1.密封性好，环金污染少。

2.操作、维修方便、易损件少。

3.使用成本低，由于节能和维修少，使用成本比较低。

4.运行，的设计原理，整机运行的性，密封性好。环境污染少。

5.结构港型号，精度好。机壳经折边和中间压筋，再经焊接，刚性好、外观漂亮。

6.机械尺寸小，与同等提升量的其它各种提升机相比，这种提升机的机械尺寸较小。

7.输送能力大，该系列提升机具有NE15～NE800多种规格。提升量范围为15～800m3/h。

8.操作方便，维修少，易损件少。输送链为套筒滚子链，诱导式重力卸料，用于各种粉状、块状物粒的垂直提升。

NE型斗式提升机进料口的形状及位置一般由设备厂家设计确定，在工艺布置设计时，只要让物料通过进料溜管顺利进入进料口并在进料口宽度方向均匀铺开即可。然而，有时由于工艺布置设计不当，或者因为是技改工程，受场地限制，导致进料口前的进料溜管的溜角不合适，进料口位置不能满足顺利进料的要求，此时，就需要对进料口位置或尺寸进行调整，以达到进料溜管溜角合适、进料适应NE型板链式斗式提升机装载的目的。
