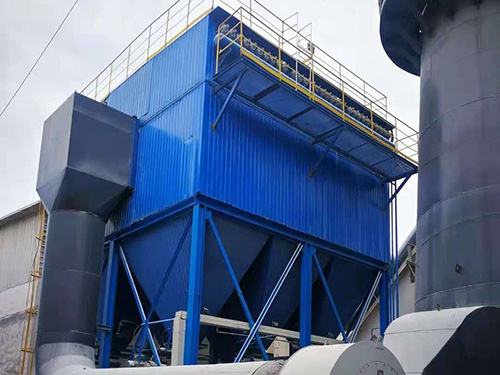

燃煤锅炉除尘器

燃煤锅炉除尘器设有检漏装置，由多个探头（每仓室1个），1台浊度仪组成，根据烟的浊度判断滤袋是否泄漏；同时在灰斗设有空气炮。

锅炉除尘器由箱体组装、滤袋总成、导流装置、脉冲喷吹系统、出灰系统、控制系统、离线保护系统等组成。

燃煤锅炉除尘器除尘器结构：

1.箱体部分由上箱体（净风室）、中箱体（过滤室）、下箱体（灰斗）、烟气分配器、花板、平台、扶梯、支脚、进风口、出灰口、保温、彩色面板等组成。

2.滤袋总成。滤袋框架、布袋及挂袋的连接设计采用自锁装置，安装和换方便，并能延长滤袋的使用寿命。滤袋规格为：￠130×2450mm、￠130×6000mm、￠160×6000mm三种，采用聚苯硫醚针刺毡。

3.导流装置：采用优良的进风方式，设计的烟气分配装置。不但能分配含尘气体，而且对大颗粒进行分离，避免含尘气体冲刷滤袋。进一步提除尘效果好效率。提高滤袋的使用寿命。

4.脉冲喷吹系统：反冲气箱、电磁脉冲阀、承压接头、喷嘴管、支架等组成。GDM-5.6以下规格为整箱清灰，其余规格在每个滤袋上部均有一根压缩空气喷嘴管。运行时，一般设定每一排滤袋每隔10S脉冲反吹清灰一次，定时启动一次电磁阀，将脉冲反吹压缩空气喷入滤袋内进行清灰。

5.出灰系统由电振动器（空气炮）、电加热器、灰位指示器组成。电振动器（空气炮）灰尘具有好的流动性。

6.控制系统主要由脉冲喷吹控制仪、MC电脑控制柜、热电阻温度计、静压测点、料位指示器和测量元件组成。

7.离线保护系统：主要由旁路阀、紧急喷水系统、差压装置、料位计、测温仪、压力检测装置、脉冲控制仪、滤袋检漏装置等组成。
